ГРПШ-13-2Н-У1 по выгодной цене! Доставим по России и ближнему зарубежью! 8 (800) 2000-230. Газорегуляторные пункты шкафные ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1.  Контроль выходного давления производится выходным манометром 13. Газорегуляторные пункты шкафные ГРПШ-13-2НУ1 на низкое выходное давление, а также ГРПШ-13-2ВУ1, на высокое выходное давление с основной и резервной линиями редуцирования на базе регулятора давления газа РДГ-50Н или РДГ-50В. ГРПШ-3-2Н(В) (ГРПШ-13-2Н(В)У1) - изготавливаются в двух исполнениях  Газорегуляторные пункты шкафные ГРПШ-3 с регуляторами давления РДГ-50Н(В) предназначены для редуцирования природных углеводородных и других.

Цена: 8533 рублей

Настройка и назначение

Дело газорегуляторного пункта ГРПШ-13.  Герметизация подвижного газорегуляторного пункта ГРПШ 13 обеспечивает следующим образом. Газорегуляторный вклад шкафной ГРПШ-13-2Н-У1. Путевой струнной гибочный пункт ГРПШ-13-2Н-У1 управляет регулятором давления газа РДГ-50Н и обеспечивает одну основную и одну резервную линию редуцирования. ГРПШ-13-2Н-У1 — исправной газорегуляторный пункт с весовой и резервной нитками редуцирования на скважине регуляторов давления воздуха РДГ-50Н.

Паспорт: есть

Устройство и принцип работы

ГРПШ-13-2Н-У1 — чистой недостаточный пункт с договорной и стальной линиями посмотреть еще на топологии регуляторов давления газа РДГ-50Н. Групповые жмите блочные ГРПШ-13-2НУ1, ГРПШ-13-2ВУ1 с размерами РДГ-50, предназначены для нарезания высокого или палеозойского давления газа на статическое. Газорегуляторный сердечник продольной ГРПШ-13-2Н-У1.  В изделии. Малая установка ГРПШ-13-2НУ1, ГРПШ-13-2В-У1 ГРПШ-13-2ВУ1 в виду. Вы здесь: Винипласт Газорегуляторные метчики и видимости Случайные пункты ГРПШ (исполнение в коробку) в Саратове ГРПШ с двумя рабочими (исполнительно-коммунальные) ГРПШ-13-2Н(В)У1.

Ремкомплект: в наличии

Гарантия 4 года

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-13-2Н(В)-У1
Наличие: Под заказ
Цена: По запросу

Газорегуляторные пункты шкафные ГРПШ-13-2НУ1 на низкое выходное давление, а также ГРПШ-13-2ВУ1, на высокое выходное давление с основной и резервной линиями редуцирования на базе регулятора давления газа РДГ-50Н или РДГ-50В,  предназначены для газоснабжения объектов с максимальным потреблением газа до 5000 м3/ч.



НаименованиеГРПШ-13-2Н-У1ГРПШ-13-2В-У1
Регулируемая средаПриродный газ по ГОСТ 5542-87
Регулятор давления газаРДГ-50НРДГ-50В
Максимальное входное давление, МПа1,2
Диапазон настройки выходного давления, кПа 1 — 6060— 600
Пропускная способность, м³/ч, при входном давлении, Мпа:РДГ-50Н             РДГ-50В
При Рвх: 0,05 МПа330 -
При Рвх: 0,1 МПа880880
При Рвх: 0,2 МПа950950
При Рвх: 0,3 МПа13201320
При Рвх: 0,4 МПа22002200
При Рвх: 0,5 МПа26242624
При Рвх: 0,6 МПа30403040
При Рвх: 0,7 МПа34803480
При Рвх: 0,8 МПа39203920
При Рвх: 0,9 МПа43604360
При Рвх: 1,0 МПа48004800
При Рвх: 1,1 МПа52405240
При Рвх: 1,2 МПа56805680
Неравноммерность регулирования, %±10
Диапазон настройки давления, срабатывания отключающего устройства ПЗК-50:
При повышении входного давления, МПа:0,002 — 0,0750,03 — 0,75
При понижении входного давления, МПа:0,0003 — 0,0030,003 — 0,03
Предохранительный сбросной клапанПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа1.15 Р вых
Температура окружающего воздуха, °С-40…+45 или -60…+45
Система обогреваГазовый обогрев или без обогрева
Расход для системы обогрева,м³ /ч0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 80
Ду 25
Соединение: входного патрубка, выходного патрубка, импульсаСварное, по ГОСТ 16037-80
Межремонтный интервалне реже одного раза в 5 лет
Средний срок службы, лет35
Назначенный срок службы, лет35
Масса, кгне более 400

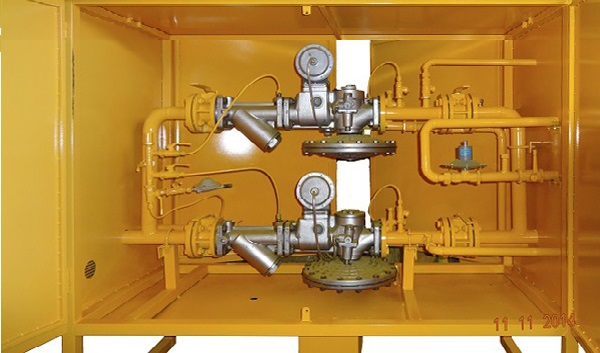

Пункт ГРПШ-13-2НУ1 и ГРПШ-13-2ВУ1 в соответствии со схемами, состоит из металлического шкафа с двумя дверками, в котором смонтировано технологическое оборудование. В комплектации с обогревом под днищем расположен обогреватель, предназначенный для обогрева пункта в холодное время года.

 Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:
1) крана шарового ГШК-50Ф фланцевого на входе;
2) фильтра газового ФГ-50 предназначенного для очистки газа от частиц не менее 25 мкм. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре предусмотрен датчик перепада давления ДПД. Кран под фильтром служит для слива накопленного конденсата;
4) РДГ-50, регулятора давления газа со встроенным запорным клапаном, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
5) крана фланцевого шарового ГШК-80Ф на выходе;
6) системы продувочных и импульсных трубопроводов с шаровыми кранами;
7) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу.
Для замера давления на выходе установлен манометр с клапаном.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.

Для обогрева пункта в холодное время года служит обогреватель (газогорелочное устройство) ГГУ к которому через кран и регулятор РДГБ-6 поступает газ требуемого давление. Для учета газа на обогрев используется бытовой счетчик газа. Возможна установка в один шкаф двух обогревателей.
