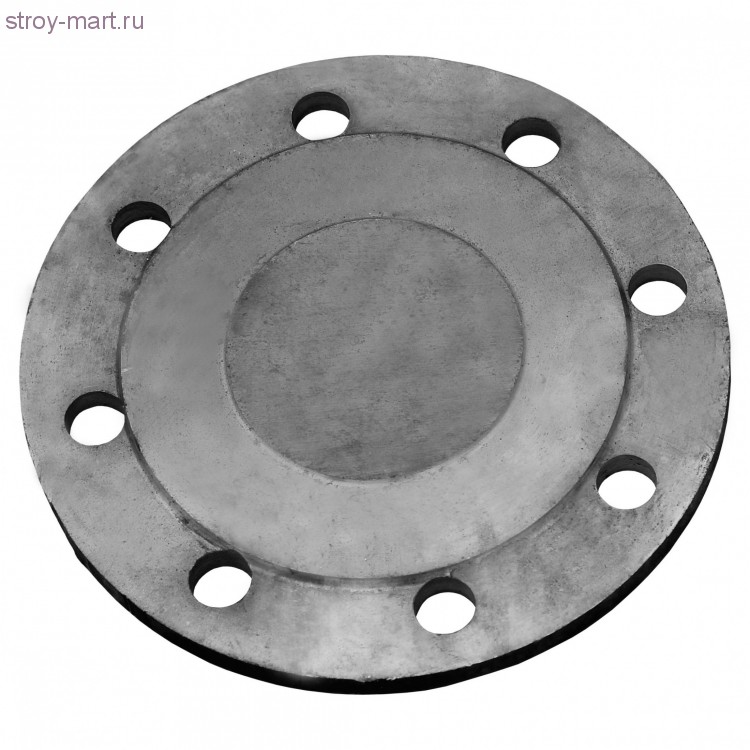

АТК 24.200.02-90 Заглушки фланцевые.  Фланцевые заглушки изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5 в номенклатуре АТК 24.200.02-90. Фланцевая заглушка АТК 24.200.02-90 позволяет герметично остановить поток транспортируемой среды на трубопроводах нефтяной, газовой, химической и смежных областей промышленности. Заглушки фланцевые по АТК 24.200.02-90 из углеродистой стали 20. Имеем возможность поставить все 5 исполнений. Цены на стальные фланцевые заглушки АТК 24.200.02-90. Условное давление 0,6 МПа.

Цена: 14158 рублей

Пропускная способность: 182 куб.м.

Заказать

Гарантия 4 года

Страна: Италия

Скачать опросный лист

Ремкомплект: в наличии

АТК 24.200.02-90 Заглушки фланцевые

Устройство и принцип работы

АТК 24.200.02-90

Группа Г18



ОКП 36 0000

Дата введения 1991-01-01

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Указанием Министерства тяжелого машиностроения 19.06.90 N ВА-002-1-6288

2. РАЗРАБОТЧИКИ:

Пролесковский А.Ю. (руководитель темы), Байбакова М.И.

3. ЗАРЕГИСТРИРОВАН ВНИИКИ за N ... от ... 1990 г.

4. ВЗАМЕН ОСТ 26-11-07-85

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 356-80

2.2

ГОСТ 7505-74*

2.10

ГОСТ 12815-80

2.3, 2.7

ОСТ 26-291-87**

2.4, 2.5, 2.14, 2.15

ОСТ 26-2043-77

2.18

_____________
* Натерритории Российской Федерации документ не действует. Действует ГОСТ 7505-89, здесь и далее по тексту.
** Документ не действует. Действует ОСТ 26-291-94, здесь и далее по тексту. - Примечание изготовителя базы данных.



ВНЕСЕНЫ: Изменение N 1, утвержденное и введенное в действие c 15.01.1999; Изменение N 2, утвержденное и введенное в действие c 25.06.2001


Изменения N 1, 2 внесены изготовителем базы данных


Настоящий альбом типовых конструкций распространяется на заглушки фланцевые стальные на условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см), температуру от минус 70 до 600 °С, применяемые в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Альбом типовых конструкций устанавливает пять исполнений заглушек:

исполнение 1 - заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см);

исполнение 2 - заглушки с выступом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см);

исполнение 3 - заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см), кроме размеров уплотнительных поверхностей под фторопластовые прокладки, которые должны соответствовать указанным в табл.17;

исполнение 4 - заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см);

исполнение 5 - заглушки с впадиной на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см).

(Измененная редакция, Изм. N 1).

1.2. Заглушки на условное давление 1,0 МПа (10 кгс/см); 1,6 МПа (16 кгс/см); 2,5 МПа (25 кгс/см) с условными проходами от 10 до 50 мм включительно принимать на условное давление 4,0 МПа (40 кгс/см).

Заглушки на условное давление 1,0 МПа (10 кгс/см) с условными проходами от 65 до 150 мм включительно принимать на условное давление 1,6 МПа (16 кгс/см).

Заглушки на условное давление 2,5 МПа (25 кгс/см) с условными проходами от 65 до 150 мм включительно принимать на условное давление 4,0 МПа (40 кгс/см).

Заглушки на условное давление 6,3 МПа (63 кгс/см); 10,0 МПа (100 кгс/см) с условными проходами от 15 до 40 мм включительно принимать на условное давление 16,0 МПа (160 кгс/см)

1.3. Конструкция и размеры заглушек исполнения 1 должны соответствовать указанным на черт.1 и в табл.1-5.

Черт.1. Исполнение 1

Исполнение 1


Примечание. Шероховатость поверхностей А для заглушек из поковок 100 мкм.


Черт.1


Таблица 1

0,6 МПа (6 кгс/см)


Размеры в мм


Номинальный диаметр болтов или шпилек

Масса, кг,
не более

10

75

50

35

12

10

2

6

11

4

М10

0,3

15

80

55

40

10

0,4

20

90

65

50

16

0,5

25

100

75

60

22

0,6

32

120

90

70

14

12

28

14

М12

1,0

40

130

100

80

3

36

1,1

50

140

110

90

46

1,3

65

160

130

110

60

1,7

80

185

150

128

76

18

М16

2,3

100

205

170

148

94

2,8

125

235

200

178

16

14

118

8

4,4

150

260

225

202

142

5,5

200

315

280

258

196

8,3

250

370

335

312

244

12

11,6

300

435

395

365

18

15

4

294

22

М20

17,4

350

485

445

415

344

22,1

400

535

495

465

20

17

390

16

30,6

450

590

550

520

22

19

440

41,8

500

640

600

570

490

49,7

600

755

705

670

24

20

5

590

26

20
